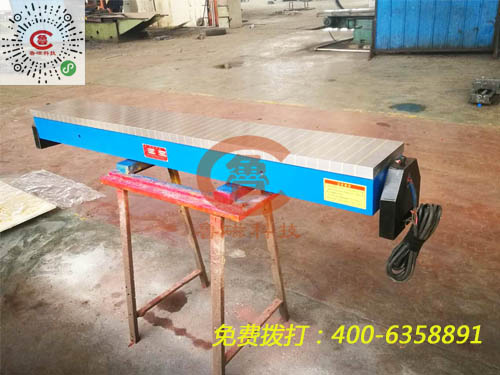

電磁吸盤的電阻檢測方法

  電磁吸盤斷開總電源開關，檢查交流接觸器是否有機械卡死現象，摘掉接觸器線圈導線各一根，用萬用表電阻擋測量線圈兩端電阻，表針指示正常，證明線圈良好。電磁吸盤控制器又稱充退磁控制器,一般配套機床使用,起到對電磁吸盤充退磁的作用,可根據電磁吸盤功率的大小進行制作相應功率大小的控制器,在我國范圍內,可以分為電路板結構和插件結構兩種.

電路板結構控制器的結構

  電路板結構的控制器具有輕巧便挾的特點,電壓可調.插件結構的控制器主要有變壓器,接觸器,時間控制器等組裝而成,具有結實耐用易維修等特點。接好線圈導線，拆下欠電壓繼電器外殼，測量線圈兩端電阻，表針仍指示正常，說明欠電壓繼電器線圈也未斷路，再檢查繼電器有無機械卡死現象。然后合上部電源開關，用萬用表交流擋測量變壓器副邊電壓為135 V，改換直流擋測量整流二極管兩端電壓，正常情況下，橋式整流輸出的直流電壓應為110V，此時無電壓輸出。斷開總電源開關，用萬用表電阻擋分別測量四個整流二極管，發現其中兩個管子有問題。焊開連接二極管的導線，拆下二極管，電磁吸盤再次進行測量檢查，證明管子已經擊穿。更換兩個新的二級管，接好導線，檢查焊接是否牢固。
