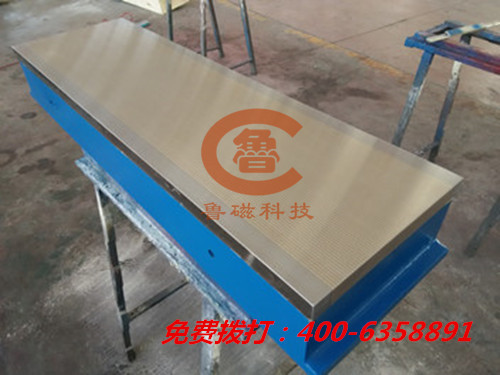

電磁吸盤常見故障與維修方法

1.電磁吸盤吸力下降。導致電磁吸盤吸力下降的原因有

1）面板粗糙。解決辦法：自磨電磁吸盤臺面。

2）電磁吸盤輸入電壓下降。檢測方法：用萬用表檢測電磁吸盤充退磁器1、2腳之間的輸出電壓；有負荷時電壓為DC110V,空載時為DC127V。電磁吸盤充退磁器輸出電壓調節方法：順時針旋轉標號為202的元器件，輸出電壓增大；逆時針旋轉標號為202的元器件，輸出電壓增大；

2.電磁吸盤局部(至少占吸盤臺面的1/5，且呈長條形區域）無吸力。原因：部分激磁線圈損壞。需送電磁吸盤廠家修理。

3.電磁吸盤全部無吸力。檢查順序：

1）檢查電磁吸盤充退磁器輸入電壓（3、4腳之間電壓）是否正常，允許波動范圍是：180V-250V.不正常則屬機床其它電器或電源故障。

2)檢查電磁吸盤充退磁器輸出電壓（1、2腳之間電壓）是否正常，允許波動范圍是：90V-127V.如果電磁吸盤充退磁器輸出電壓為0，則是機床控制面板上電磁吸盤開關、開關與電磁吸盤充退磁器的聯接線或電磁吸盤充退磁器損壞。依次檢查機床控制面板上電磁吸盤開關、開關與電磁吸盤充退磁器的聯接線以確定是否是電磁吸盤充退磁器損壞，若是電磁吸盤開關或開關與電磁吸盤充退磁器的聯接線損壞則更換開關或聯接線；若不是則是電磁吸盤充退磁器損壞，需送電磁吸盤廠家修理。

3）如果電磁吸盤充退磁器輸出電壓正常而電磁吸盤全部無吸力，則按下列順序檢查：從電磁吸盤充退磁器1、2腳上拆下電磁吸盤電源線檢測兩線之間的電阻，單臺x11 1200*1100電磁吸盤的電阻在20-50歐姆之間。如超出此范圍則拆開電磁吸盤接線盒進一步作檢查接線盒內黃色線與黑色線之間的電阻，如接線盒內黃色線與黑色線之間的電阻在上述范圍內則屬電磁吸盤電源線故障，更換電磁吸盤電源線即可；如接線盒內黃色線與黑色線之間的電阻不在上述范圍內則屬電磁吸盤故障，需送電磁吸盤廠家修理。

4.電磁吸盤外殼上有電。用500兆歐搖表或萬用表檢查電磁吸盤電源線黃色或黑色線與接地線（黃綠線）的電阻,泰安苗木，如高于1000k歐則不是吸盤原因造成的吸盤外殼上有電，需檢查其它電器；如低于1000k歐則是電磁吸盤激磁線圈或電磁吸盤電源線與外殼接觸；需拆開電磁吸盤接線盒進一步作上述檢查，如接線盒內黃色或黑色線與接地線（黃綠線）之間的電阻低于1000k歐則是電磁吸盤激磁線圈與外殼接觸，需送電磁吸盤廠家修理。如接線盒內黃色或黑色線與接地線（黃綠線）之間的電阻大于1000k歐則是電磁吸盤電源線與外殼接觸，重新接好線（必要時需更換電源線）并做好絕緣處理后再次作上述檢測，一般絕緣電阻須在1000k歐以上電磁吸盤方可使用。
